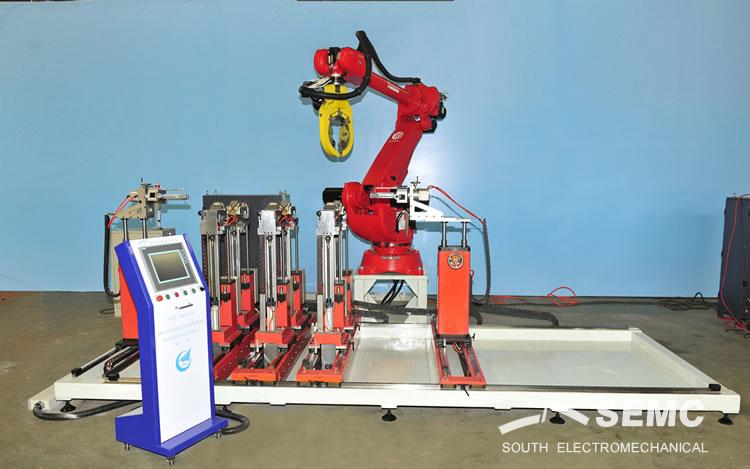

采用意大利柯瑪機器人控制,適合于線圈或線棒的絕緣包帶；全數字7軸控制，既可包扎定子線圈也可包扎轉子線圈。

在進行新型號線圈包帶前，將漲型后的線圈水平放置在支撐機構上，人工操縱機器人對線圈進行試校，機器將自動記憶包帶軌跡；

取下試校頭，換上包帶頭，裝好帶盤并設定好迭包率、張力等，啟動設備，即可對線圈進行自動包帶。

可單盤帶或雙盤帶包帶，并可根據線圈的大小、形狀、按指令進行各種不同角度，不同速度的包帶，包帶張力、迭包率可通過觸摸屏設定。該機具有帶盤半徑檢測功能，斷帶保護功能，兩個帶盤還可按設定的角度自動偏擺。

該設備可配置無接觸3D示教裝置，自動完成線圈軌跡的測量。

主要技術參數

鼻心長度:                   2,500mm

疊包長度:                 1~25mm

直線邊間寬:                 1,000mm

端部高度:               80~400mm

張力設置(兩路):           0~50N

包帶頭轉速(連續可調):          0~220 rpm

絕緣帶寬度:                15~25mm

帶盤直徑:                φ90-φ120mm(線棒φ160mm)

帶芯直徑:                 φ25 or φ40mm

壓縮空氣:                  0.6Mpa
