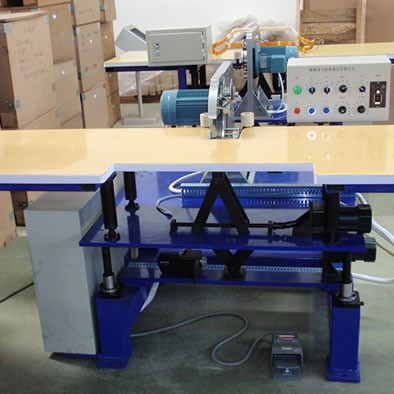

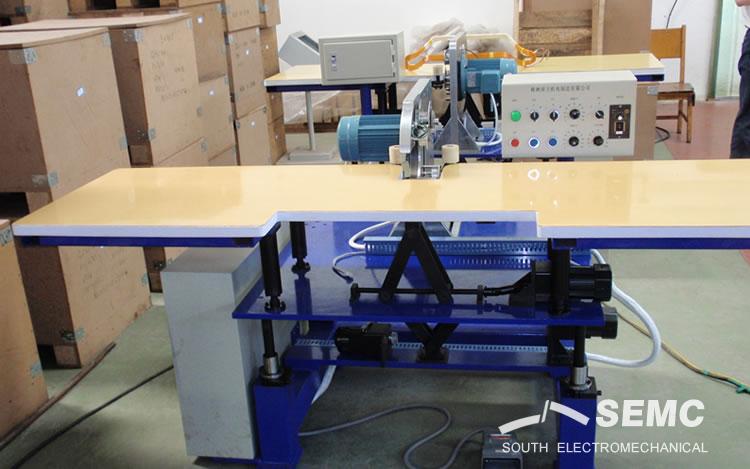

本設備適用于中小定子線圈絕緣帶繞包扎?？砂€圈的直線部、R部以及部分斜部。

一、設備主要特點：

● 可升降的包帶頭，滿足各種線規保持中心要求。

● 平臺支撐線圈，省力。

● 包扎速度可變頻設定

● 疊包率可手動設定。

● 包帶張力手動設定。

● 可適應亞胺薄膜、云母帶、玻璃絲帶、復合帶等盤狀絕緣帶

● 腳踏開關啟動停止

二、 技術規格參數

線圈截面(寬×高)：最小10X10mm；最大20X60mm；

線圈總長度  1500mm

線圈跨距170～450mm；

盤狀絕緣帶最大外徑φ105mm；

可裝絕緣帶軸孔φ30（有特別要求可定制）；

絕緣帶寬度尺寸20～25mm；

繞包頭轉速0～300r/min（無極可調）；

絕緣帶疊包方式25％～75％疊包；

 外形尺寸長X寬X高：2200X1500X900
